H&K AG36 【擲弾発射器】

AG36
モデル全長(伸長時)重量口径装弾数製造国
AG36354mm1.5kg40mm×461ドイツ
AG-C/GLM348mm1.5kg
M320284mm (518mm)1.27kg
HK169395mm (663mm)2.0kg

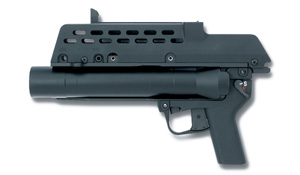

 H&KG36用に開発したアドオンタイプのグレネードランチャー

装填時

 H&Kが以前に開発したHK69シングルアクショントリガーで、手動でコッキングする必要があったのと異なり、ダブルアクショントリガーを備えたことで、より短いサイクルでの連続射撃が可能となった。また、同じアドオン式ランチャーのM203が、不発時には、いったん銃身をスライドさせて弾を取り出し、再装填する必要があったのに比べ、AG36は再度トリガー引くだけで撃発が可能である。弾の装填はバレルをサイドスイングすることで行う仕組みで、ランチャー(もしくはランチャーを装着したライフル)を水平に構えたまま装弾可能だ。また、M203では砲身のスライド量を超える全長の長い弾薬を扱えなかったが、サイドスイング式としたAG36では可能となっている。砲身後部には、アンビセイフティが備えられている。
 ライフルへの装着は、ランチャーにボルト固定されたフォアエンドを介して行う。当初はランチャー単独での使用は想定されていなかったが、のちにG36と同型の着脱・折畳式の専用ストックが開発され、これを装着することで単独での使用も可能となった。
 ドイツ連邦軍とイギリス軍(制式名「L17A1 UGL(Under-slung Grenade Launcher) *1」、「L123A2 UGL*2」)を始め、数カ国で採用されている。

 「AG-C/GLM(Grenade Launching Module)」は、AG36の発展型で、AR15系ライフル/カービンの銃身下に固定可能なよう設計されたモデルである。また、専用のリトラクタブルストックを取り付けることで、単体での使用も可能となっている。
 さらにこのAG-Cの発展型が、アメリカ軍採用の「M320」である。取り回し重視なのか、グレネードピストルと呼べるほど銃身が切り詰められた。銃身下部にはピカティニーレールが新たに備えられ、フォアグリップ等のアクセサリーが装着可能となった。また、ライフルへランチャー本体を装着するさいは、AG-C同様に銃身に固定する以外にも、ライフル側のフォアエンド下部のピカティニーレールを介しての装着も可能となり、汎用性に富む仕様となっている。
 後にAG-Cがラインナップから外れ、M320が新たに「GLM」の名称を継いでいる。

 「HK169」はGLMの派生型で、G36と同型の折畳式ストックを備えた完全なスタンドアローンのランチャーである。ライフルに装着しないため、AG36やGLMでは左側にオフセットされていた照尺サイトが本体の真上にセットされ、ストックは折畳めるのみで着脱しない設計となっている。同社のHK69A1の後継に当たる。

登場作品ジャンル使用者備考
CANAAN項目参照
GSG9(TVドラマ)項目参照
MAG項目参照
OPERATION7項目参照
Seven Years Of War項目参照
アームド・アサルト項目参照
アイアンマン項目参照
ウルヴァリン:X-MEN ZERO項目参照
エクスペンダブルズ項目参照
ガンスリンガー・ガール項目参照
キック・アス項目参照
ゴーストリコン2項目参照
ゴーストリコン アドバンスウォーファイター項目参照
ゴーストリコン アドバンスウォーファイター2項目参照
コール オブ デューティ: ブラックオプスII項目参照
コール オブ デューティ: モダン・ウォーフェア3項目参照
じゃんげま漫画伊戸 ろめ子G36A2に装着
特別コラボ回で使用
ステルス項目参照
ダークナイト項目参照
バイオハザード(映画)項目参照
バトルフィールド2項目参照
バトルフィールド 3項目参照
バトルフィールド 4項目参照
バトルフィールド ハードラインM320
スタンドアローン
バトルフィールド バッドカンパニー項目参照
バトルフィールド バッドカンパニー2項目参照
パニッシャー項目参照
ハンコック項目参照
マトリックス リローデッド項目参照
メダル オブ オナー ウォーファイター項目参照
メタルギアソリッド4項目参照
レインボーシックス シージ項目参照
ワイルダネス項目参照

このページの画像はH&K社から転載しています。
転載に関しては、転載元の転載規約に従って行ってください。


最新の10件を表示しています。 コメントページを参照

  • 2017年6月からアメリカ海兵隊でもM320を試験運用開始。ttp://news.militaryblog.jp/web/2nd-CEB-is-One-of-the-First-Marine-Corps/units-to-be-issued-the-M320.html -- 2017-07-05 (水) 12:14:28
  • マルイにM320A1ってありますが、実銃にも存在するのですか? -- 2017-07-05 (水) 22:19:26
  • (主にFPSのせいだと思われるが)よく勘違いされるがこのシリーズにはピカティニーレールに装着する機能はない。
    装着するには特定規格のハンドガード下面を取り外し、専用のアダプタを併用する。
    米軍の採用モデルはM320とM320A1の2種類があるが、M320はM16用の長いアダプタでM320A1はM4用の短いアダプタとのセットになっている。 -- 2017-07-05 (水) 22:21:09
  • ありがとうございます -- 2017-07-05 (水) 22:28:53
  • ↑↑M320とM203の情報がごっちゃになってるんじゃないかな。 -- 2017-07-06 (木) 01:58:41
  • ↑M320をM4/M16に固定するときは、確かにハンドガード下面を外して銃身固定で正しいんだけど、HK416みたいに下面が外れないタイプは、下面のレールにつけれる。 -- 2017-07-06 (木) 02:18:29
  • あたかもHK416以外でもそれで問題ないかのような物言いだが、実際には最新モデルでもHK416用のものは「AG-HK416」の名称で固定ピン位置が完全に専用のモデルになってて他のものにはそのまま付けられんぞ。
    M320は後部はアダプタ、前部はバヨネットラグに装着するが、当然下面が外れないタイプではアダプタのみで使える訳ではなく前部は専用のピンに装着する。
    L85でもレール側に固定ピンが無いからA3のハンドガードには追加されてるだろ。
    少なくとも「ピカティニーレール」単体があれば何でも付けられる仕様ではないし、装着能力に関して「汎用性」があるとは言い難いが。(実際H&Kの方でさえAG36は「G36用」、GLMは「HK416用でM4/M16またはC7/C8にも付けられる」としか言っていない) -- 2017-07-06 (木) 07:40:11
  • HK416にこれを装着した状態で、バヨネットをつけることって可能なのでしょうか? -- 2017-09-08 (金) 12:31:22
  • まぁバヨネットラグに付けるものは寸法的に無理ですね。常識的に考えて下端に装着するタイプは付けた所でグレネードランチャー側の銃口前に来る訳ですから、考えなくとも普通そんな設計にはならないと思いますが・・・ -- 2017-09-08 (金) 15:32:58
  • 2017年6月の試験運用後、12月には正式配備がされているので若干書き換え。 -- 2018-08-09 (木) 11:40:07
お名前:

*1 特殊部隊のL119A1(C8SFW)
*2 L85A2
